Schaktlösa/skaftade skruvtransportörer är lämpliga för silhantering i kommunala avloppsreningsverk, förbehandlingsanläggningar för bostäder, kommunala dagvatten- och avloppspumpstationer och vattenreningsverk. De används främst i samband med utrustning som siktar eller avvattningsmaskiner för att transportera sikter eller avvattnat slam.
· Drivenheten använder en axelmonterad parallellaxel spiralformad kugghjulsreducerare, med en kompakt struktur och smidig, säker drift;

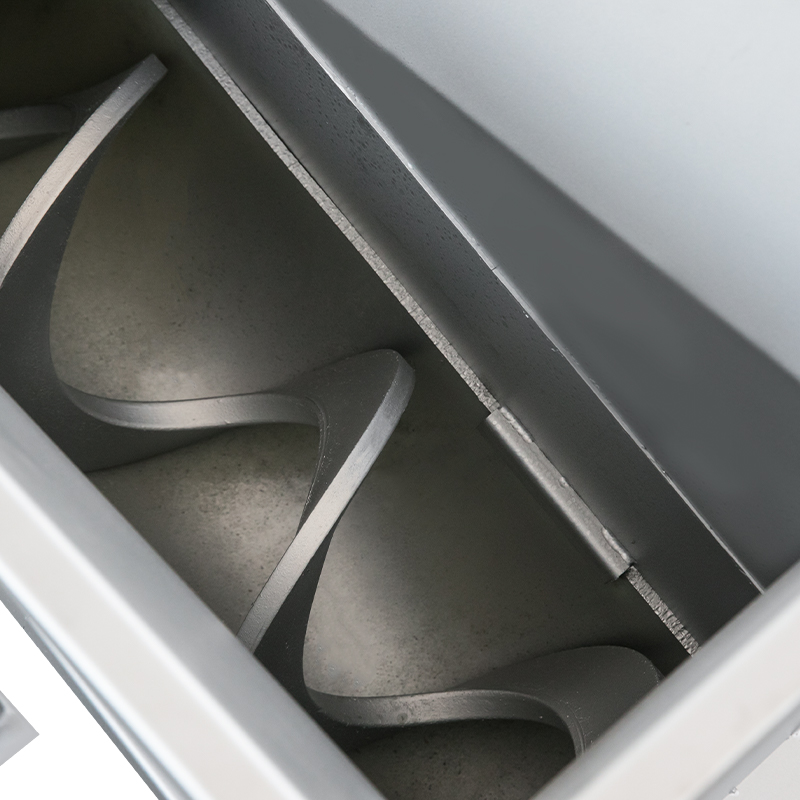

· Det U-formade tråget har ett inre foder som erbjuder hög slitstyrka, förlängd livslängd och enkelt byte;
· Transportriktningen bestäms av skruvens spiralriktning och motorns rotation, vilket möjliggör dubbelriktad transport;
· Använder ett bredkanaligt transportsystem för att förhindra blockeringar, vilket säkerställer tillförlitlig drift, lågt ljud och bekvämt underhåll.
Denna utrustning använder en kontinuerlig trågbandstransportör. Material släpps ut på transportören från en sil eller avvattningsmaskins utlopp. Drivs av en elmotor transporteras materialen med spiralblad från ena änden till den andra. Vid terminaländen samverkar transportören med en avfallsvagn för efterföljande bearbetning.

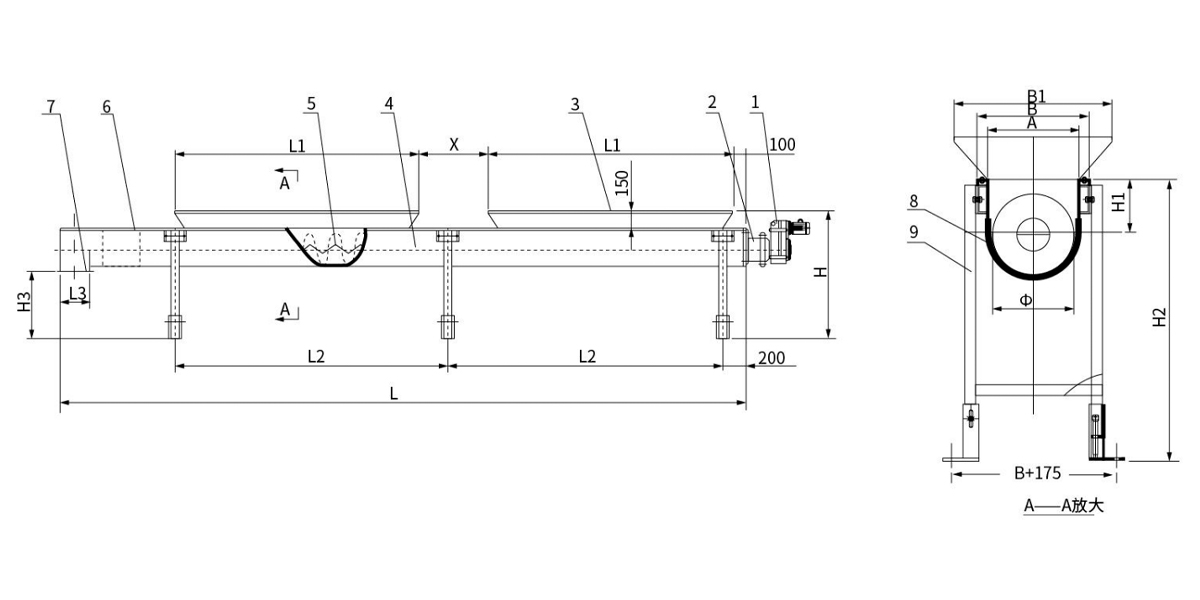

| 1 | Drivenhet | 6 | Täckplåt |
| 2 | Lagerhus | 7 | Utlopp för utlopp |
| 3 | Foderinlopp | 8 | Slitstarkt foder |
| 4 | U-formad hölje | 9 | Stödram (höjdjusterbar) |
| 5 | Skruvblad |
| Parametrar/modell | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| Skruv nominell diameter D (mm) | 200 | 250 | 300 | 350 | 400 | |||
| Skruvdiameterφ(mm) | 185 | 235 | 285 | 320 | 385 | |||
| Flödeshastighet Q (m³/h) | Installationsvinkel α(°) | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5° | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15° | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25° | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| Skruvrotationshastighet n (r/min) | 12~16 | |||||||
| Motoreffekt N (kW) | 0,75~5,5 (beroende på L och α) | |||||||
| Installationsmått (mm) | Slitstarkt foderdiameter A | φ 40 | ||||||
| Husets diameter B | φ 110 | |||||||
| Utloppsöppningens bredd B1 | Kompatibel med motsvarande utrustning | |||||||
| Skruvlängd L | Beroende på användarkrav | |||||||
| Inloppslängd L1 | Kompatibel med motsvarande utrustning | |||||||
| Avstånd mellan konsoler L2 | (L-1000)/2~L-71000)/3 | |||||||
| Utloppsöppningens bredd L3 | 250 | 250 | 300 | 350 | 400 | |||
| Total utrustningshöjd H | Kompatibel med motsvarande utrustning | |||||||
| Höjd från skruvaxelns mitt till täckplatta H1 | 140 | 165 | 188 | 210 | 240 | |||
| Täckplåt höjd H2 | H-150 | |||||||
| Lägre hushöjd H3 | Kompatibel med motsvarande utrustning | |||||||

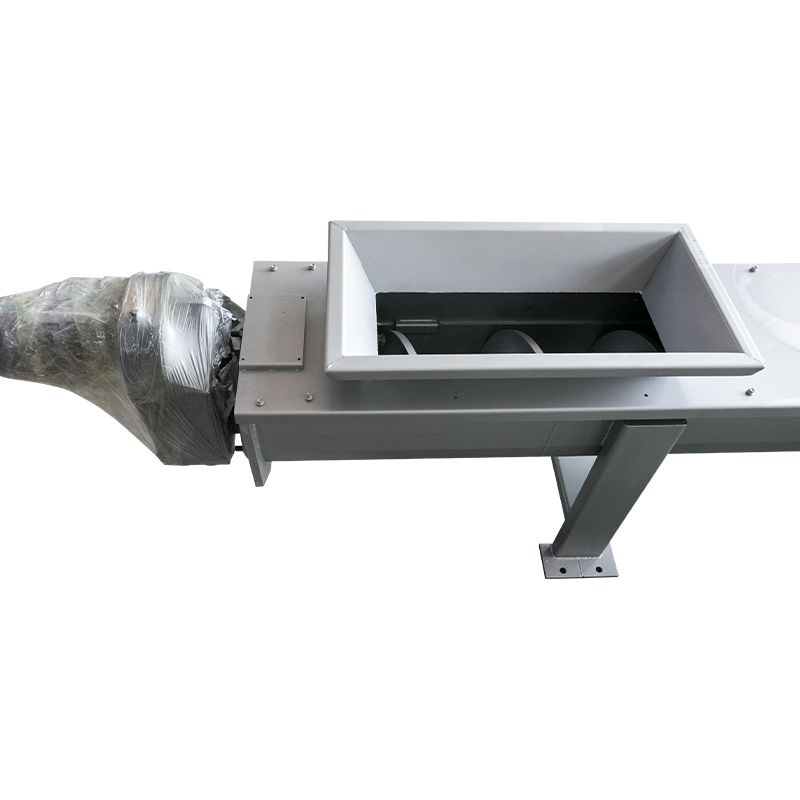

Axellös skruvtransportör: Används främst för att transportera material som är benägna att trassla in sig och har hög viskositet, vilket effektivt åtgärdar igensättningsproblem.
Tillämpningsomfång:
1. Miljövattentjänster: Transport av avvattnat slam, sikter och grus.
2. Industrisektorn: Kommunalt fast avfall, matavfall, kemisk uppslamning och trögflytande kemiska råvaror.
3. Byggmaterialindustri: Pulveriserade material som cementråmjöl och flygaska.
Med en stark teknisk grund och ISO-certifierat kvalitetssystem hjälper Hengye kunder inom olika branscher att förbättra behandlingseffektiviteten, minska driftskostnaderna och uppfylla globala miljöstandarder.
