Sandvattenavskiljaren är lämplig för sandborttagning i sedimentationstankar vid kommunala reningsverk. Den används främst i samband med cyklonsedimentationstankar, sandborttagningsmaskiner eller sugande sanduppsamlare av brotyp för att ytterligare bearbeta den utsläppta sand-vattenblandningen.
· Drivsystemet använder axelmonterade spiralformade kugghjulsreducerare med parallellaxel, med kompakt struktur och smidig, säker drift;
· Återvinningsgraden för partiklar större än 0,2 mm når upp till 96 % efter separation;
· U-formade tråg är fodrade med slitstarka foder, vilket säkerställer lång livslängd och enkelt byte;
· Helt sluten drift upprätthåller gynnsamma miljöförhållanden. Ram säkrad med expansionsbultar, vilket eliminerar behovet av inbäddade ankare.

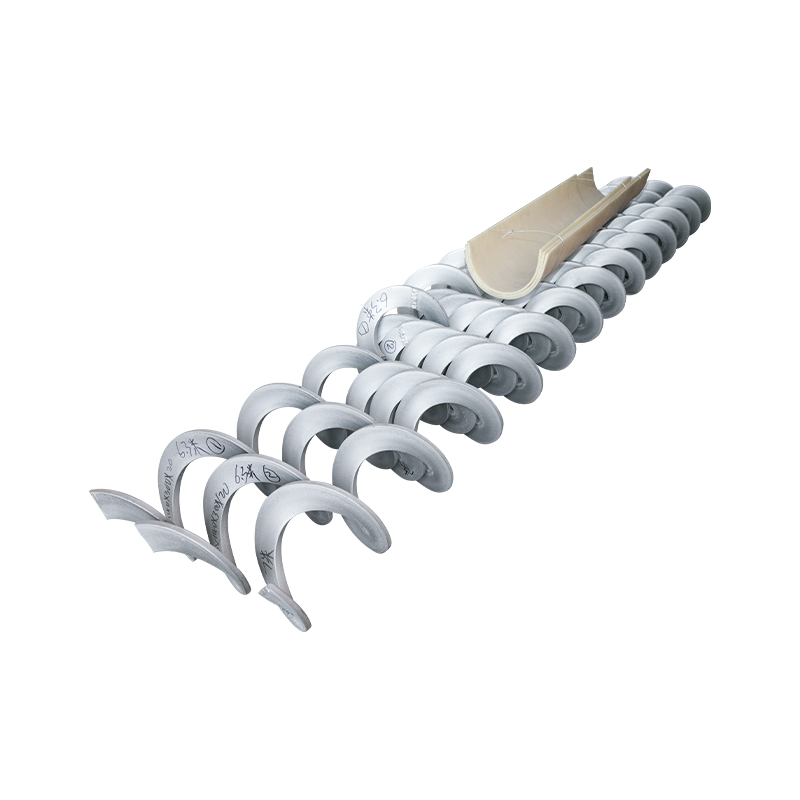

Denna utrustning använder en axellös skruvmekanism. Sand-vattenblandningen matas in i separatorn från toppen. Grus lägger sig genom tyngdkraften i sand-vattenavskiljningstråget. Rotationen av den axellösa skruven trycker gradvis gruset längs ett 25 % U-format tråg mot utloppet. Gruset faller sedan ner i en mottagningscylinder för extern transport. Separerat vatten rinner över från separationstrågets utlopp, vilket förbättrar driftsmiljön och underlättar extern transport.

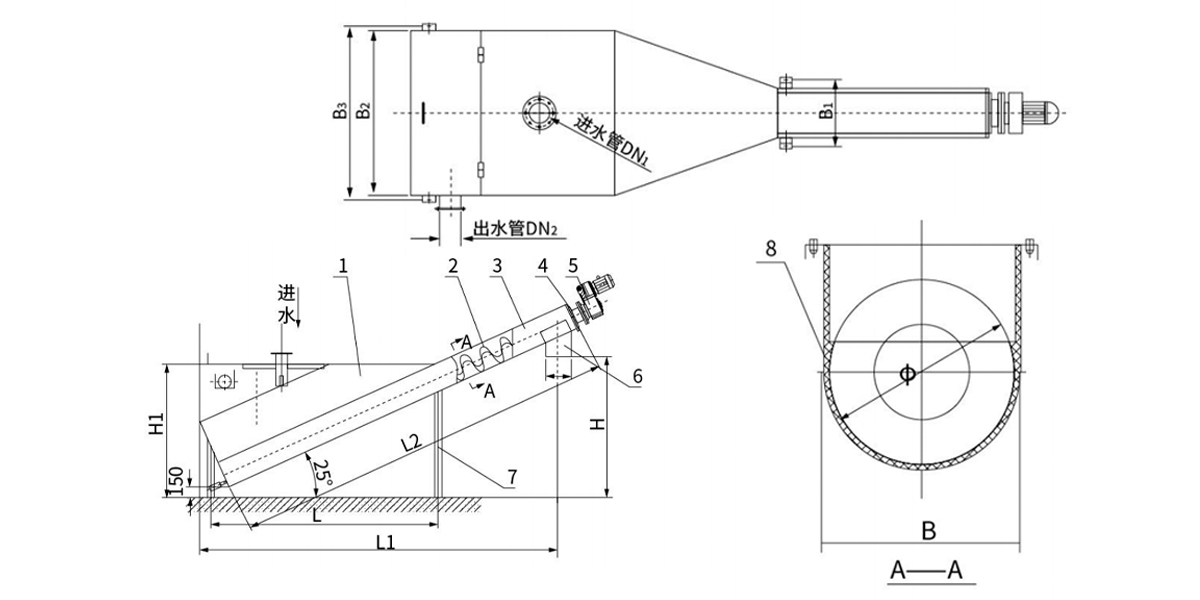

| 1 | Separationstank | 5 | Drivenhet |
| 2 | Spiralblad | 6 | Sandutlopp |
| 3 | U-formad kanal | 7 | Stödram |
| 4 | Lagerhus | 8 | Slitstarkt foder |
| Modell/Specifikationer | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| Skruv nominell diameter D (mm) | 260 | 300 | 350 | 400 | ||
| Skruvdiameter M (mm) | 235 | 285 | 320 | 385 | ||
| Bearbetningskapacitet Q (L/s) | 5~12 | 12–20 | 20–27 | 27–35 | ||
| Installationsvinkel α (°) | 25 | |||||
| Skruvrotationshastighet n (r/min) | ≈4,8 | |||||
| Motoreffekt N (kW) | 0.37 | 0.55 | 0.75 | |||
| Återvinningshastighet (partikelstorlek ≥0,2 mm) | ≥96 | |||||
| Fukthalt efter sandavskiljning (%) | <65 | |||||
| Installationsmått (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B2 | 1200 | 1360 | 1500 | 1800 | ||
| B3 | B2 80 | |||||
| DNl | 100 | 150 | 200 | 250 | ||
| DN2 | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| Ll | 3840 | 4380 | 5760 | 6150 | ||
| L2 | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H₁ | 1600 | 1700 | 2150 | 2150 | ||
Grit Separator: Används i första hand som stödutrustning för sandkammare i avloppsreningsverk för att separera och rena sandpartiklar.
Användningsområde:
1. Kommunalt miljöskydd: Sandvattenavskiljning i cykloniska gruskammare eller luftade gruskammare i stora och medelstora avloppsreningsverk.
2. Industriellt avloppsvatten: Sandborttagning i vattenreningsverk och grusbehandling i avloppsvatten från livsmedelsförädling.
Med en stark teknisk grund och ISO-certifierat kvalitetssystem hjälper Hengye kunder inom olika branscher att förbättra behandlingseffektiviteten, minska driftskostnaderna och uppfylla globala miljöstandarder.
