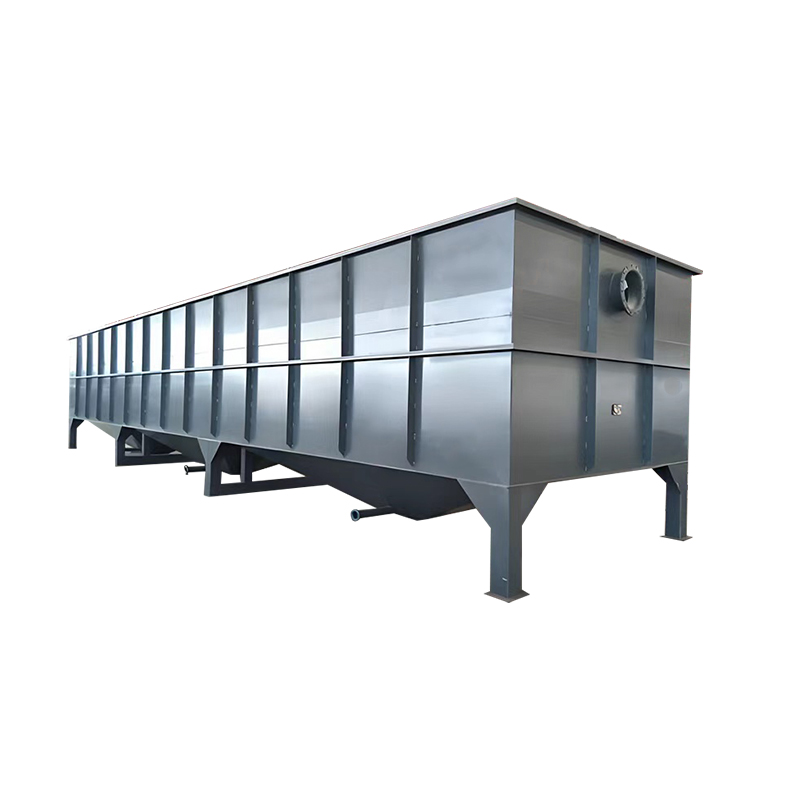

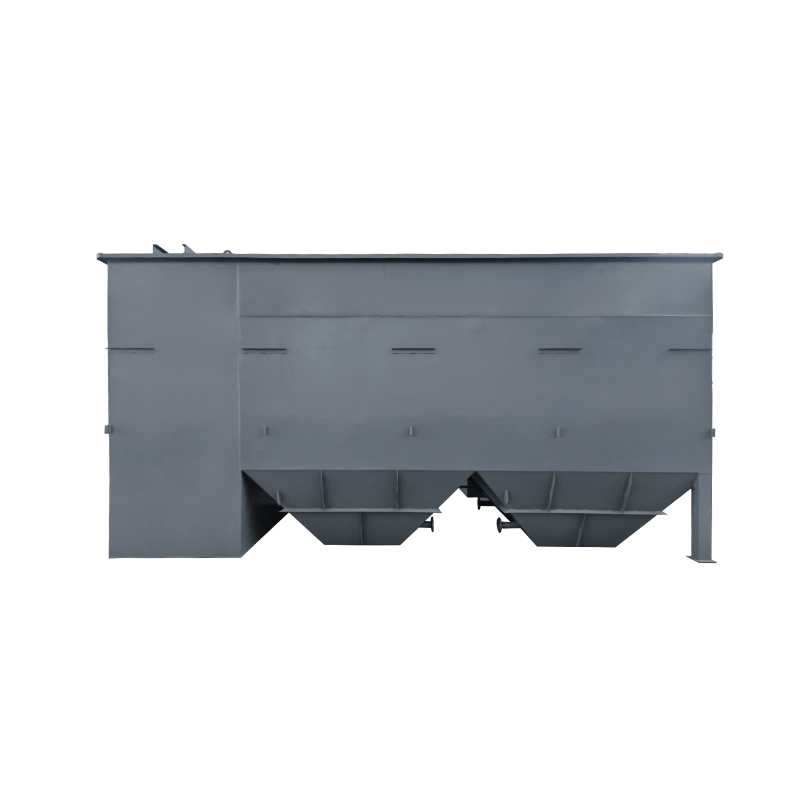

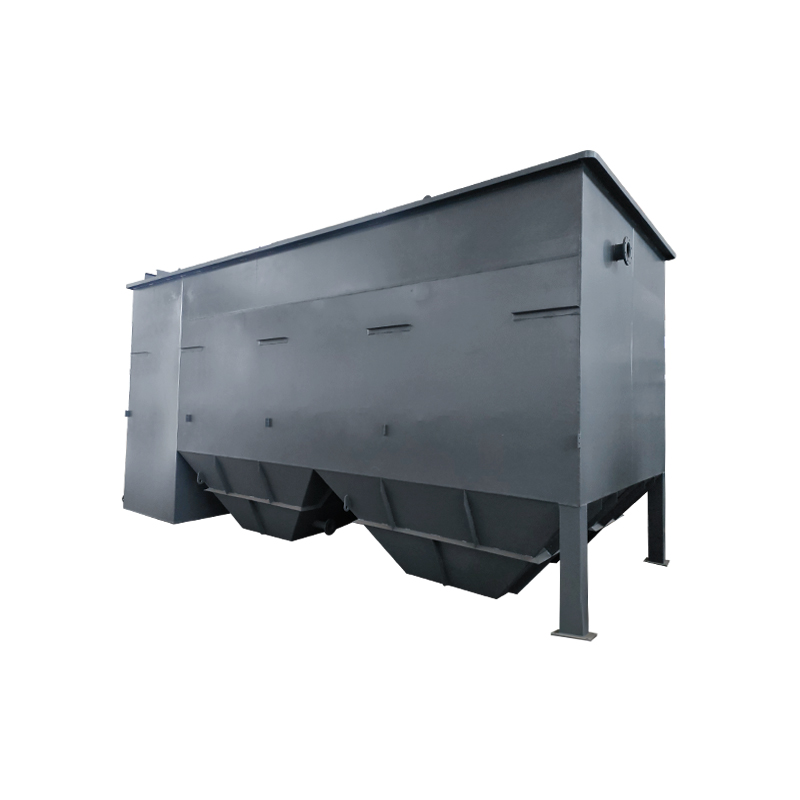

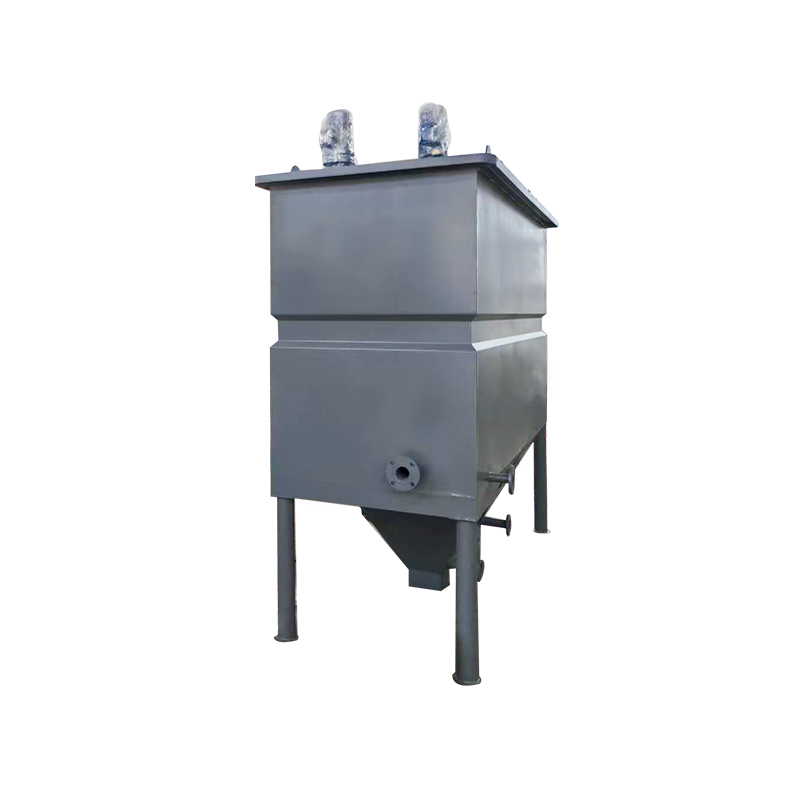

Sedimentationstank med lutande rör
Integrerade sedimenteringstankar med lutande rör använder principen att suspenderade partiklar i vatten sedimenterar nedåt snabbare än den uppåtgående flödeshastigheten, eller att deras sedimenteringstid är kortare än vattnets utsläppstid från tanken, vilket möjliggör separation från flödet för att uppnå vattenrening. De tar bort suspenderade ämnen genom naturlig sedimentering eller koagulations-flockuleringsprocesser.
Sedimentationstankar klassificeras efter flödesriktning i horisontella och vertikala typer. Sedimentationseffektiviteten beror på vattenhastigheten i tanken och uppehållstid. För att förbättra prestandan och minska fotavtrycket används ofta konstruktioner som motströmssedimentationstankar med lutande bikakerör, accelererade klarningstankar och pulsklarningstankar. Sedimenteringstankar används i stor utsträckning vid rening av avloppsvatten.
En sedimenteringstank med horisontellt flöde består av tre komponenter: inlopps- och utloppsportar, flödessektionen och en slambehållare. Tanken har ett rektangulärt tvärsnitt med inlopp och utlopp placerade i motsatta ändar. En inloppskanal använder typiskt ett inlopp av inloppstyp. Vatten kommer in i tanken genom likformigt fördelade inloppsöppningar. En baffelplatta är installerad nedströms inloppsöppningarna för att säkerställa en jämn fördelning av vattenflödet över tankens tvärsnitt. Utloppet använder vanligen ett överloppsförlopp för att säkerställa att sedimenterat klarat vatten flyter jämnt över bassängens bredd in i utloppskanalen. En avskumstråg och baffel är installerad uppströms fördämningen för att fånga upp avskum. Flödesdelen utgör bassängens huvudkropp. Bassängens bredd och djup måste säkerställa likformig flödesfördelning längs bräddavsnittet, och bibehålla långsam, stabil rörelse vid designhastigheten. Slambehållaren ackumulerar sedimenterat slam och är vanligtvis placerad under tankens botten nära den främre delen. Ett slamavloppsrör i botten av behållaren tillåter periodisk slamavlägsning.
