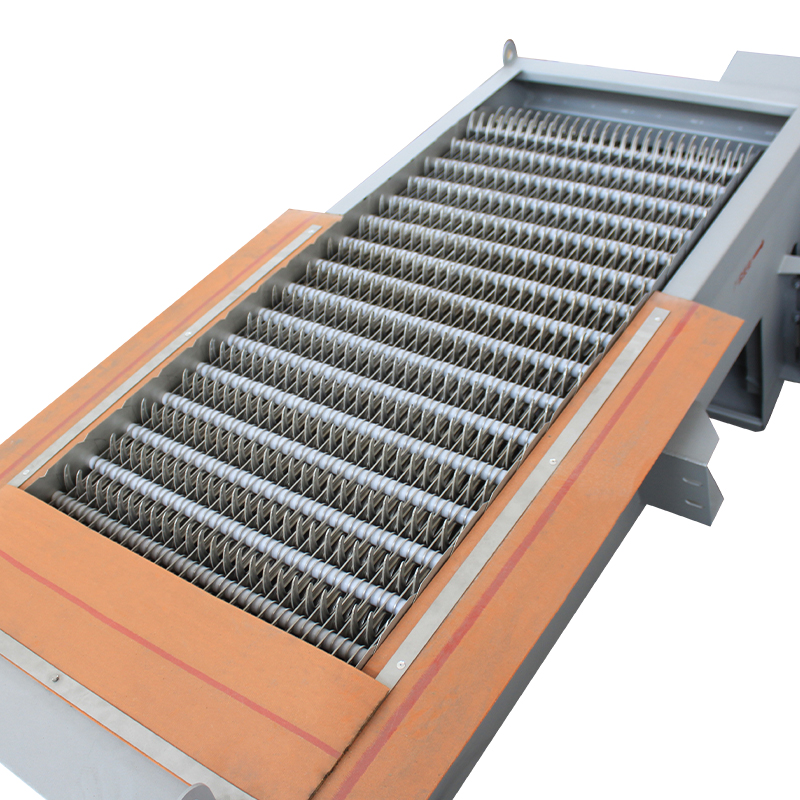

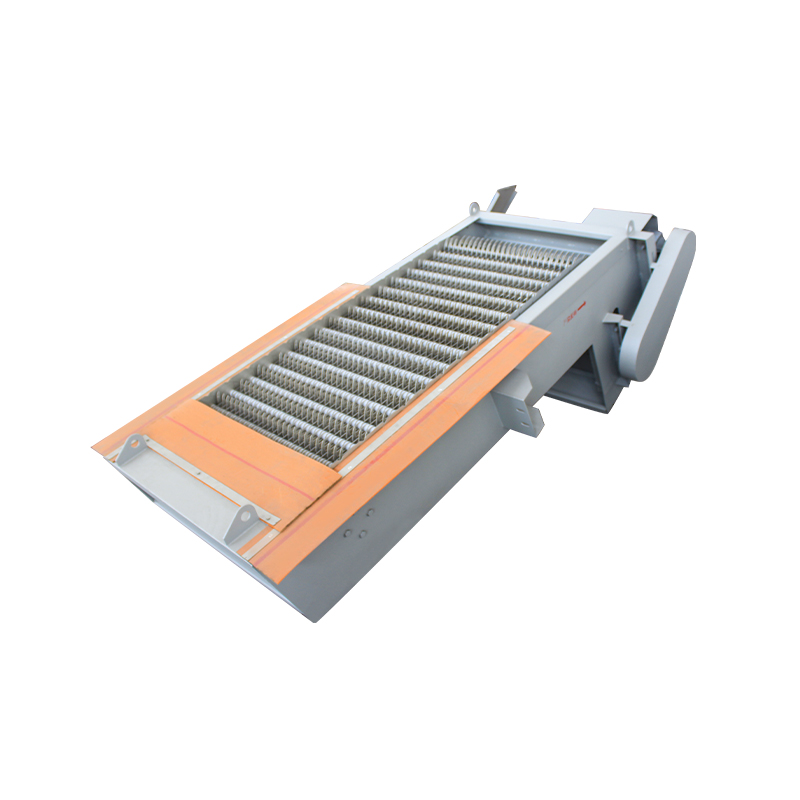

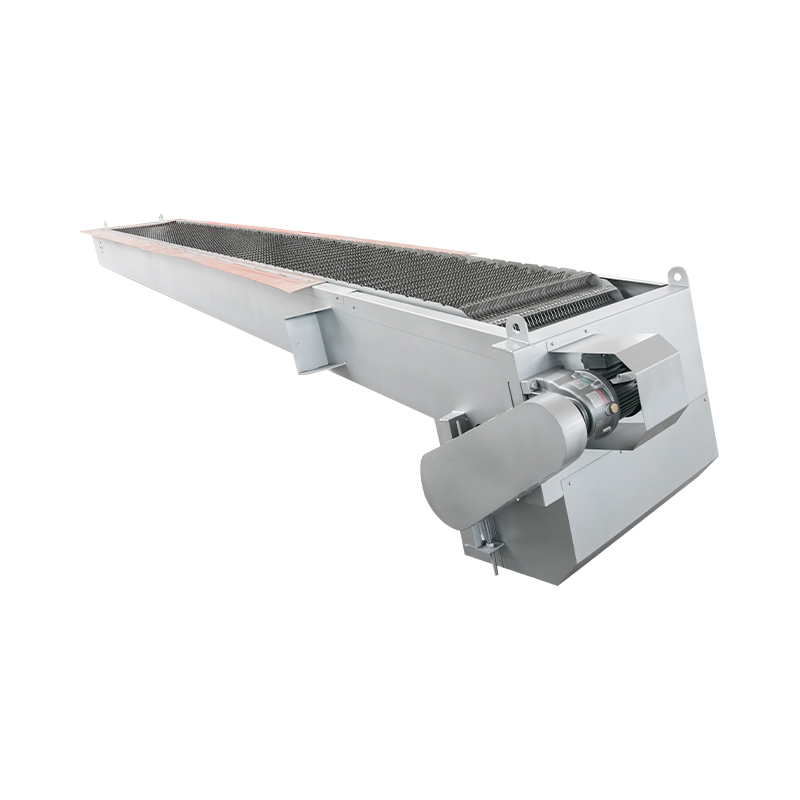

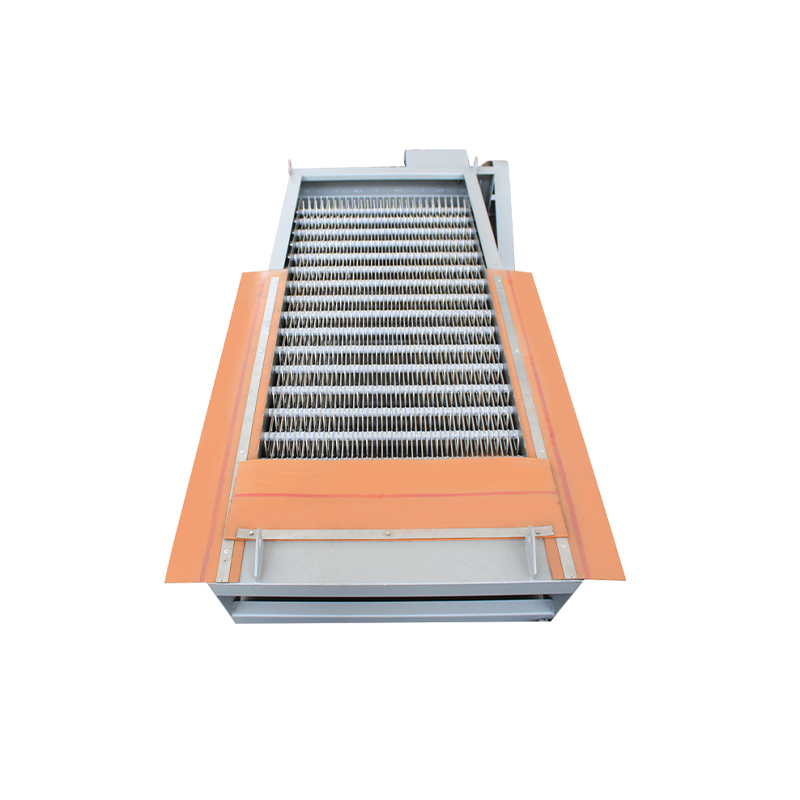

Rake-Tooth Bar Screen Machine

Rotary Screen Debris Remover, även känd som Rotary Solid-Liquid Separator, är en avancerad vattenbehandlingsanordning för fast-vätskeseparering. Det används främst i förbehandlingsenheter i kommunala reningsverk, kommunala dagvatten- och avloppspumpstationer, vattenförsörjningsanläggningar och kylvattenintag vid kraftverk. Denna utrustning används också i stor utsträckning i vattenreningsprojekt inom olika industrier, inklusive textil, tryckning och färgning, livsmedelsförädling, vattenbruk, papperstillverkning, slakterier och garverier. Den fungerar som en idealisk lösning för separation av fast-vätskor i vattenbehandlingsindustrin.

BEGÄR OFFERT

FÖREGÅENDE: Mesh Bar Screen Machine

NÄSTA: Ingen nästa produkt

Fördelar och egenskaper
Konstruktion och arbetsprincip

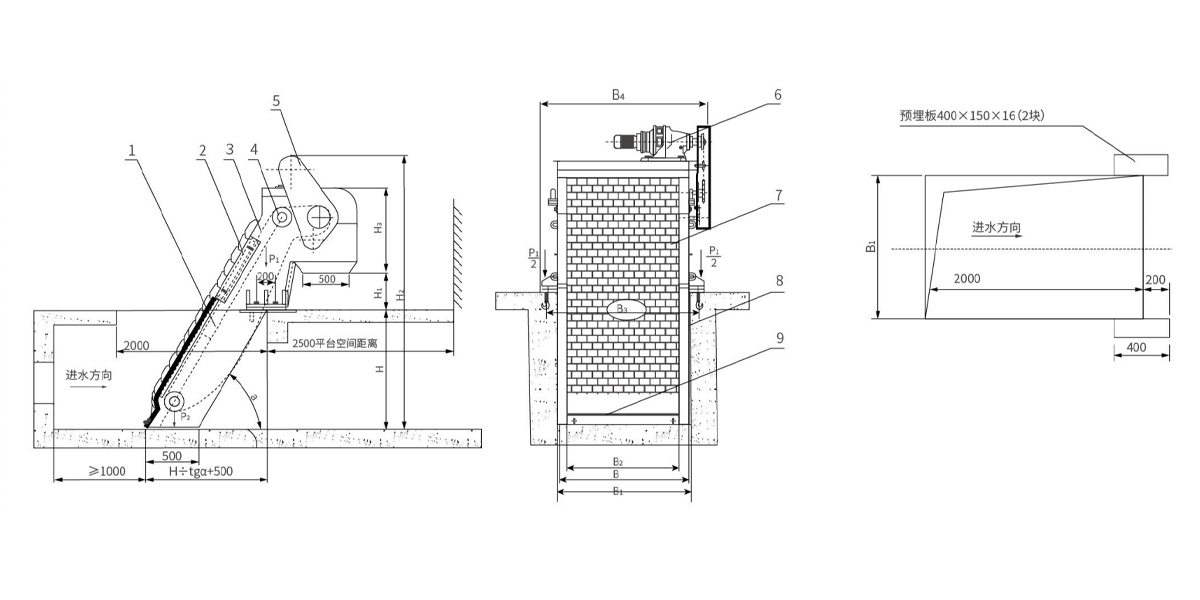

Mått och monteringsritning
Produktegenskaper
Tillämpningsområde

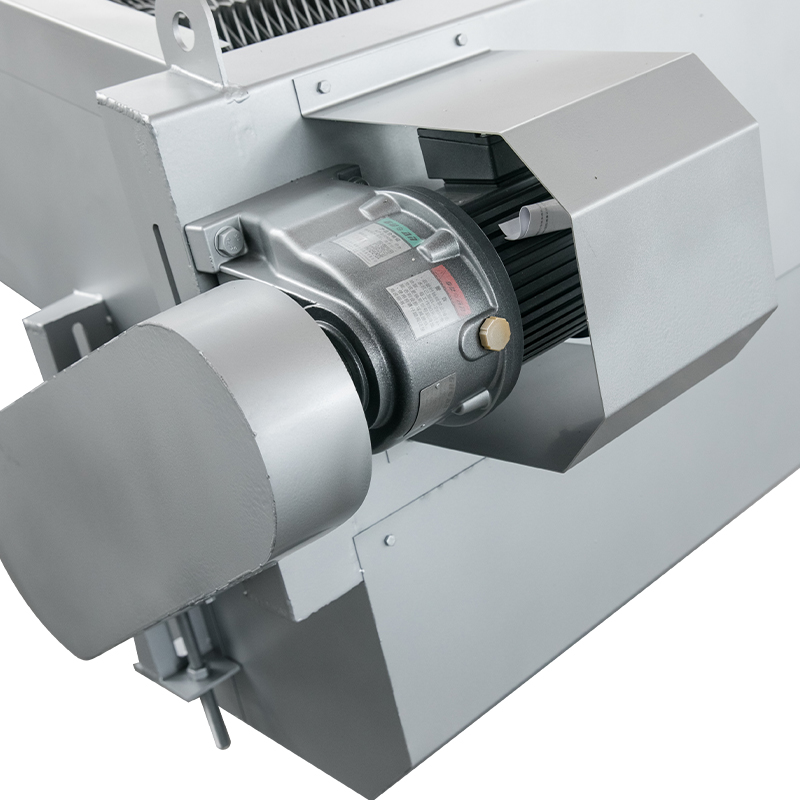

· Drivsystemet använder cykloida pinwheel eller spiralformade växelreducermotorer för direktdrift, med lågt ljud, kompakt struktur och smidig drift;
· Ramen använder en integrerad ramstruktur med hög styvhet, vilket möjliggör enkel installation och minimalt rutinunderhåll;
· Två raktandspecifikationer tillgängliga: stigning t=100mm och t=200mm;
· Enkel hantering med direkt lokal eller fjärrstyrning;
· Dubbelt skydd mot oavsiktlig överbelastning: mekaniska klippstift och överströmsskydd garanterar säker och pålitlig drift;
· För utrustningsbredder som överstiger 1500 mm, används en parallell maskinkonfiguration för att bibehålla den övergripande strukturella integriteten.

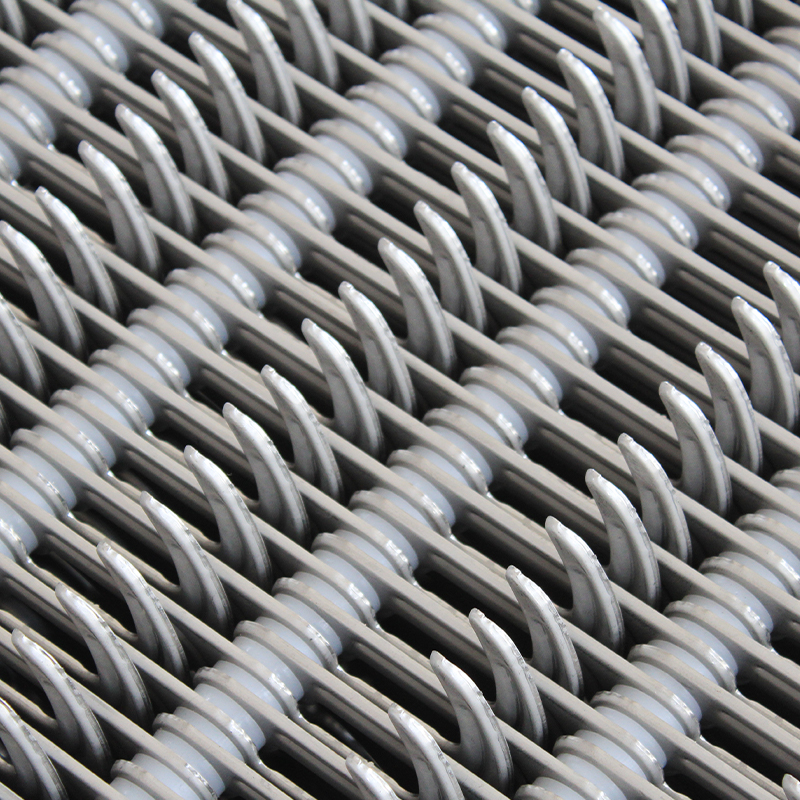

Denna utrustning använder en roterande mekanism, med en räfskedja som består av speciellt formade plogformade räfständer arrangerade i en specifik sekvens och mängd på en horisontell axel. Beroende på vattenflödet monteras kedjan med varierande mellanrum och installeras vid inloppet av pumpstationer eller vattenbehandlingssystem. När drivenheten driver rakkedjan uppåt från botten, öser kedjan upp skräp i vattnet, medan vätska strömmar genom springorna. När den når den övre spetsen vänder kedjan riktning och rör sig nedåt. Material lossnar sedan från tänderna under sin egen vikt. När kedjan slutför sin omvända cykel till botten, initierar den ytterligare en kontinuerlig fram- och återgående operation. Denna process tar kontinuerligt bort skräp från vattnet, vilket uppnår fast-vätskeseparation.

Modell/Specifikationer

GSH-500

GSH-600

GSH-700

GSH-800

GSH-900

GSH-1000

GSH-1100

GSH-1200

GSH-1300

GSH-1400

GSH-1500

Utrustningsbredd B (mm)

500

600

700

800

900

1000

1100

1200

1300

1400

1500

Kanalbredd B₁ (mm)

B 100

Effektiv stångbredd B₂ (mm)

B-157

Grundbultsavstånd B₃ (mm)

B 200

Total utrustningsbredd B₄ (mm)

B 350

T=100

1≤b≤50

T=150

Installationsvinkel α (°)

60~85

Kanaldjup H (mm)

800~12000

Höjd från utloppsport till plattform H₁ (mm)

600~1200

Total utrustningshöjd H₂ (mm)

H H 1500

Bakre ställhöjd H₃ (mm)

T=100

≈1000

T=150

≈1100

Tandkörningshastighet V (m/min)

≈2,1

Motoreffekt N (kW)

0,55~1,1

0,75~1,5

1,1~2,2

1,5~3,0

Huvudförlust (mm)

≤20 (när ingen blockering finns)

Anläggningsbelastning (kN)

△P

1.5

Notera: 1. P beräknas utifrån H=5,0m. För varje ytterligare meter av H, P_(totalt) = P1(P2) AP; T är stigningen på rakekedjan.
2. Anpassning är tillgänglig baserat på kundens krav.

Vattenflödesmätare
Parametrar/modell			GSH-500	GSH-700	GSH-800	GSH-900	GSH-1000	GSH-1100	GSH-1200	GSH-1300	GSH-1400	GSH-1500
Vattendjup H₃ framför gallret (mm)					1.0
Flödeshastighet genom gallret V (m/s)			0.8
Röjning b (mm)	1	Flödeshastighet Q (m³/m)	0.03	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40 50		0.15	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	40 50		0.16	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Rake Screen Machine: Används främst för att fånga upp höga koncentrationer av suspenderade ämnen och är särskilt effektiv för att fånga in trasslat skräp.

Tillämpningsomfång:
1. Kommunalt avloppsvatten: Grova/medelstora skärmar vid pumpstationssumpar och sandkammarens inlopp.
2. Industriellt avloppsvatten: Avlyssning av fibröst och långsträckt skräp inom industrier som papperstillverkning, läder och slakt.
