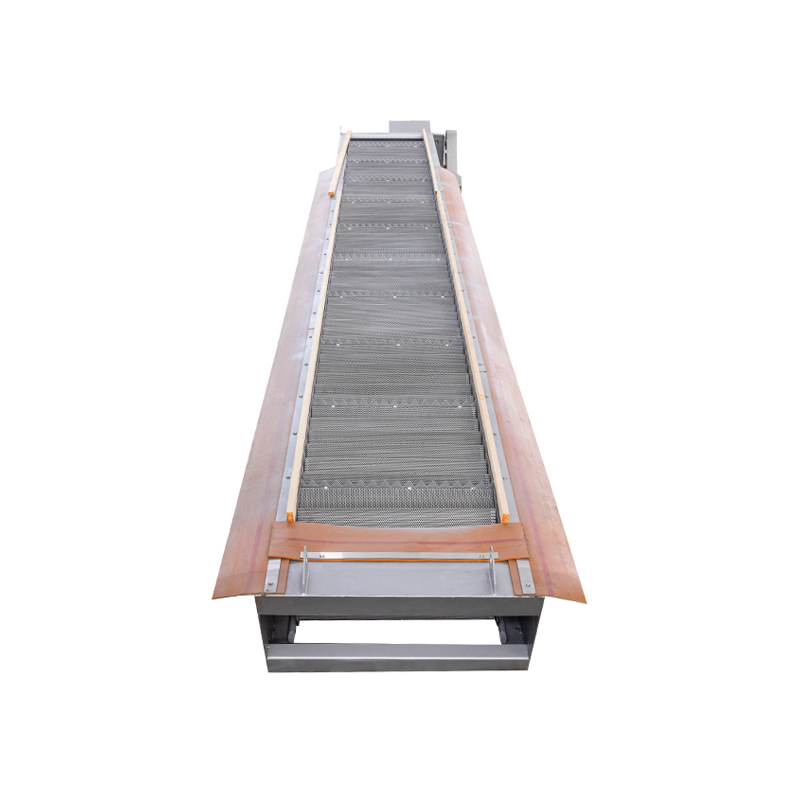

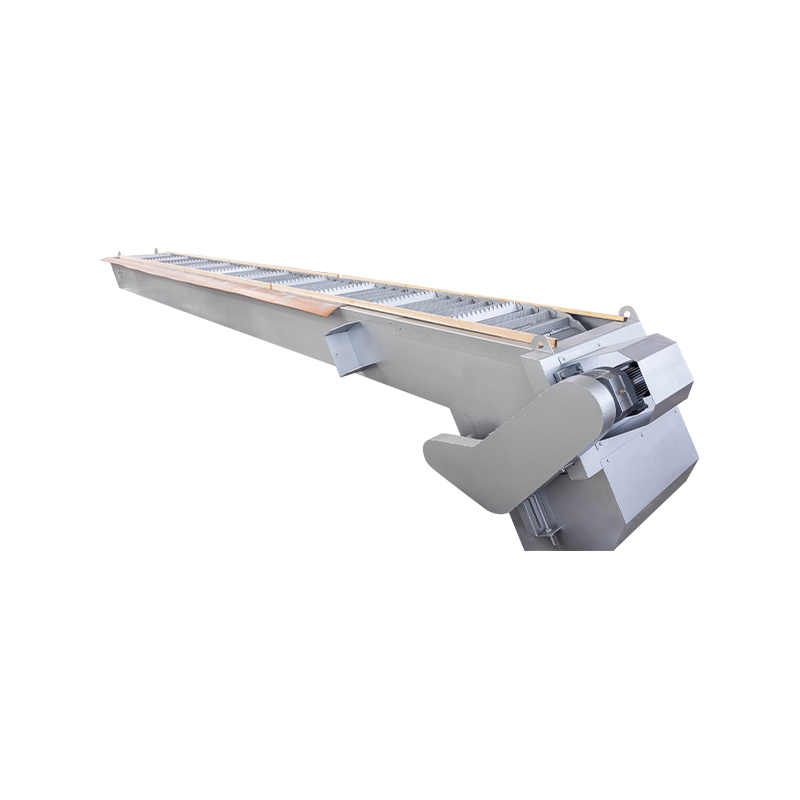

Mesh Bar Screen Machine

Stångskärmen av nättyp är en specialiserad vattenbehandlingsanordning som kontinuerligt och automatiskt kan fånga upp och ta bort olika former av skräp från vätskor. Den finner omfattande tillämpning inom kommunal avloppsrening och vattenförsörjningsindustrin, samtidigt som den fungerar som primär silutrustning i avloppsvattenreningsprocesser för sektorer som textilier och livsmedelsförädling.
Denna utrustning är en av silavvattningsmaskinerna som är oberoende utvecklade av vårt företag baserat på avancerade importerade produkter och har tagits i drift vid flera avloppsreningsverk.

BEGÄR OFFERT

FÖREGÅENDE: Drum Bar Screen Machine

NÄSTA: Rake-Tooth Bar Screen Machine

Fördelar och egenskaper
Konstruktion och arbetsprincip

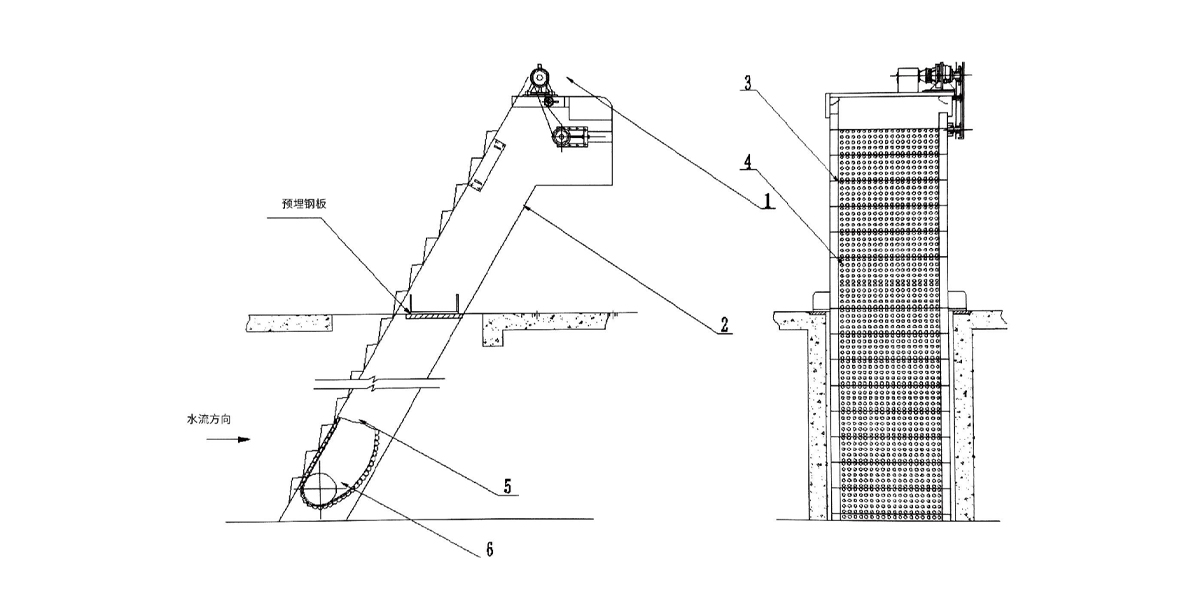

Mått och monteringsritning
Produktegenskaper
Tillämpningsområde

Denna utrustning har hög automation, överlägsen separationseffektivitet, låg strömförbrukning, tyst drift och utmärkt korrosionsbeständighet. Det säkerställer kontinuerlig, stabil drift utan övervakning. Utrustad med överbelastningsskydd, utlöser den ljud- och visuella larm och stängs automatiskt av vid fel, vilket förhindrar överbelastning.
Driftsintervallet kan fritt justeras för att möta användarens krav, vilket möjliggör periodisk drift. Den har automatisk kontroll baserad på vätskenivåskillnaden före och efter skärmen, tillsammans med manuell kontrollfunktion för bekvämt underhåll. Användare kan välja lämpligt läge enligt olika operativa behov.
Tack vare dess rationella strukturella design och inneboende självrengörande förmåga, täpps utrustningen sällan till, vilket resulterar i minimala rutinunderhållskrav.

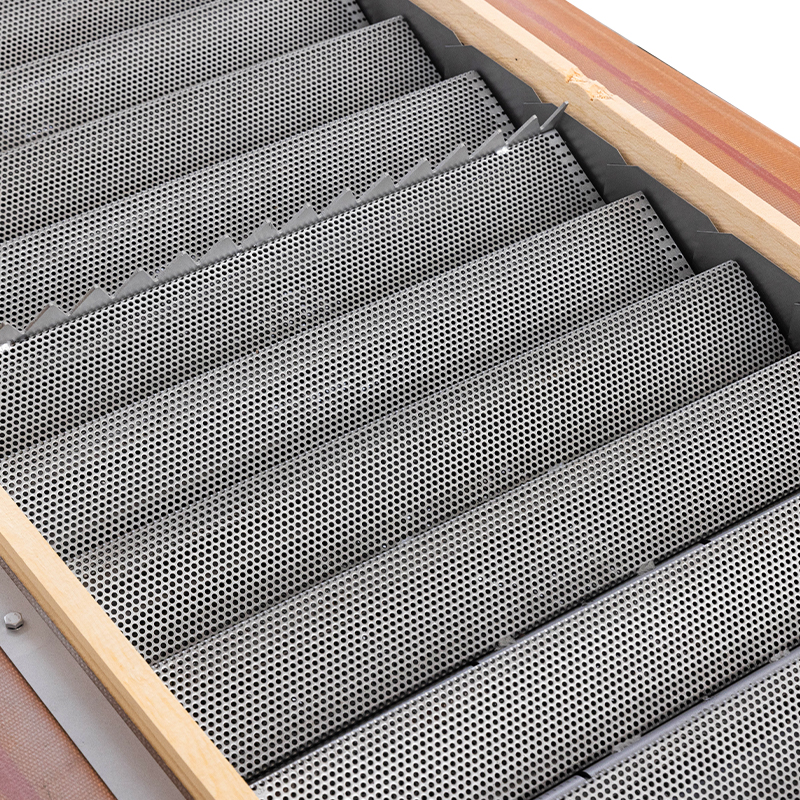

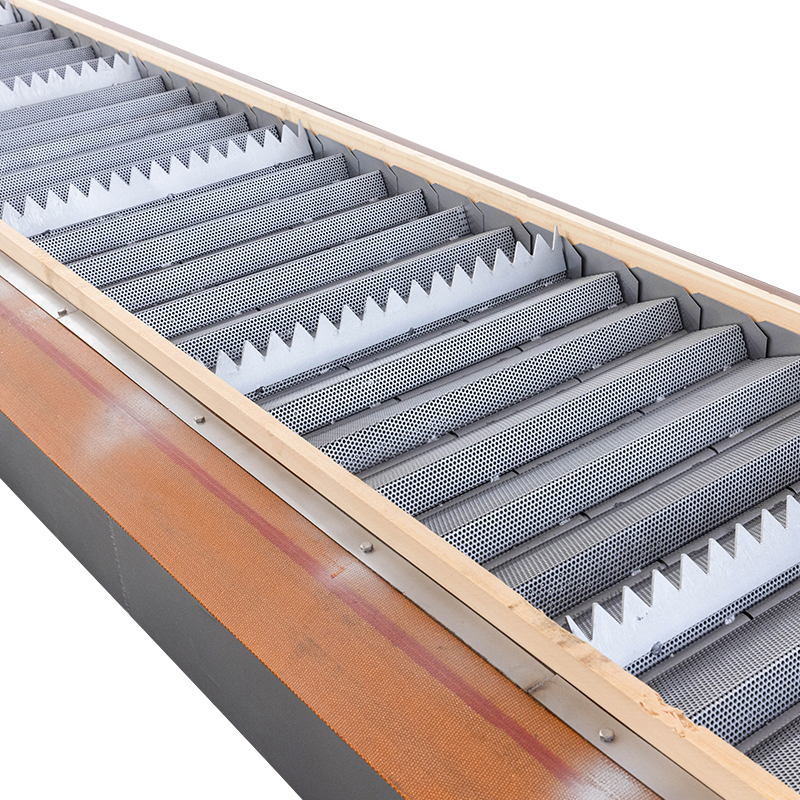

Nätplattans stegskärm är en roterande anordning för borttagning av skräp som är sammansatt av skräpsilar av rostfritt stål. Drivna av en reducering roterar skräpsilarna mot vattenflödet för att kontinuerligt ta bort fint flytande skräp från avloppsvattnet. När silen når utloppet faller de flesta fasta partiklar av tyngdkraften, medan resten sopas rent med rengöringsborstar, vilket säkerställer att skräp inte passerar utanför skärmen. Utrustningen garanterar optimal insamling och transport av sållningar samtidigt som den designade flödesytan och kapaciteten bibehålls.

Modell	HF-600	HF-1000	HF-1500	HF-2000	HF-2500	HF-3000
Kanalbredd B (mm)	700	1100	1600	2100	2600	3100
Drifthastighet (m/min)	2~3
Installationsvinkel α (°)	75
Driveffekt (kW)	1,5~3,0
Flödeshastighet genom barriär (m/s)	1.0
Barriäravstånd (mm)	2, 3, 5, 6, 8
Vattenflödeshastighet (m³/d)	1,1~8,5x104
Obs: Flödeshastigheterna i tabellen är beräknade utifrån ett vattendjup på 1 meter uppströms skärmen. Specifik behandlingskapacitet anpassas efter faktiska krav.

Parametrar/modell			HF-500	HF-600	HF-700	HF-800	HF-900	HF-1000	HF-1100	HF-1200	HF-1300	HF-1400	HF-1500
Vattendjup H₃ framför skärmen (mm)						1.0
Flödeshastighet genom gallret V (m/s)			0.8
Röjning b (mm)	1	Flödeshastighet Q (m³/m)	0.03	0.04	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.09	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.11	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.14	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.16	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.17	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.18	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.19	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40		0.15	0.20	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	50		0.16	0.20	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

Perforerad plattskärmsmaskin: Används huvudsakligen för finfiltrering och avlyssning av högsuspenderade ämnen, lämplig för små till medelstora flödesscenarier.

Tillämpningsomfång:
1. Kommunalt miljöskydd: Förbehandlingsskydd för MBR-membranprocesser, byte av små pumpstationskorgskärmar och föroreningsavskiljning vid utlopp för regnvatten.
2. Industriellt avloppsvatten: Högprecision fast-vätskeseparation i finkemi-, läkemedels- och elektronikindustrin.
